Un ozonateur ne tombe presque jamais en panne tout seul. Quand il lâche, c'est presque toujours parce que l'eau du spa est remontée par son tuyau jusqu'à la cellule. Et l'eau remonte quand le tuyau a été posé au plus court, sans boucle et sans clapet. Ce tutoriel montre, étape par étape, comment poser un ozonateur Balboa pour que cela n'arrive pas.
Il concerne les spas déjà équipés d'un système à ozone, dont on remplace l'ozonateur ou la cartouche. Pourquoi l'ozonateur n'est plus monté sur les spas neufs : nous l'expliquons dans notre article sur l'ozonateur de spa.
Pourquoi le tuyau doit passer plus haut que l'eau
L'ozonateur ne pousse pas l'ozone dans l'eau : c'est l'eau qui l'aspire. Sur le circuit de filtration, un petit raccord appelé injecteur crée une dépression au passage de l'eau, et cette dépression tire l'ozone par le tuyau. Tant que la pompe tourne, tout va dans le bon sens.
Quand la pompe s'arrête, la dépression disparaît, et l'eau du circuit cherche à se mettre au niveau de celle du bassin. Si le tuyau descend en ligne droite de l'injecteur à l'ozonateur, et que l'ozonateur est plus bas que la surface de l'eau, rien ne l'arrête : l'eau remonte le tuyau et noie l'ozonateur. Une cellule qui a pris l'eau ne se répare pas.
Deux protections l'en empêchent, et on pose toujours les deux :

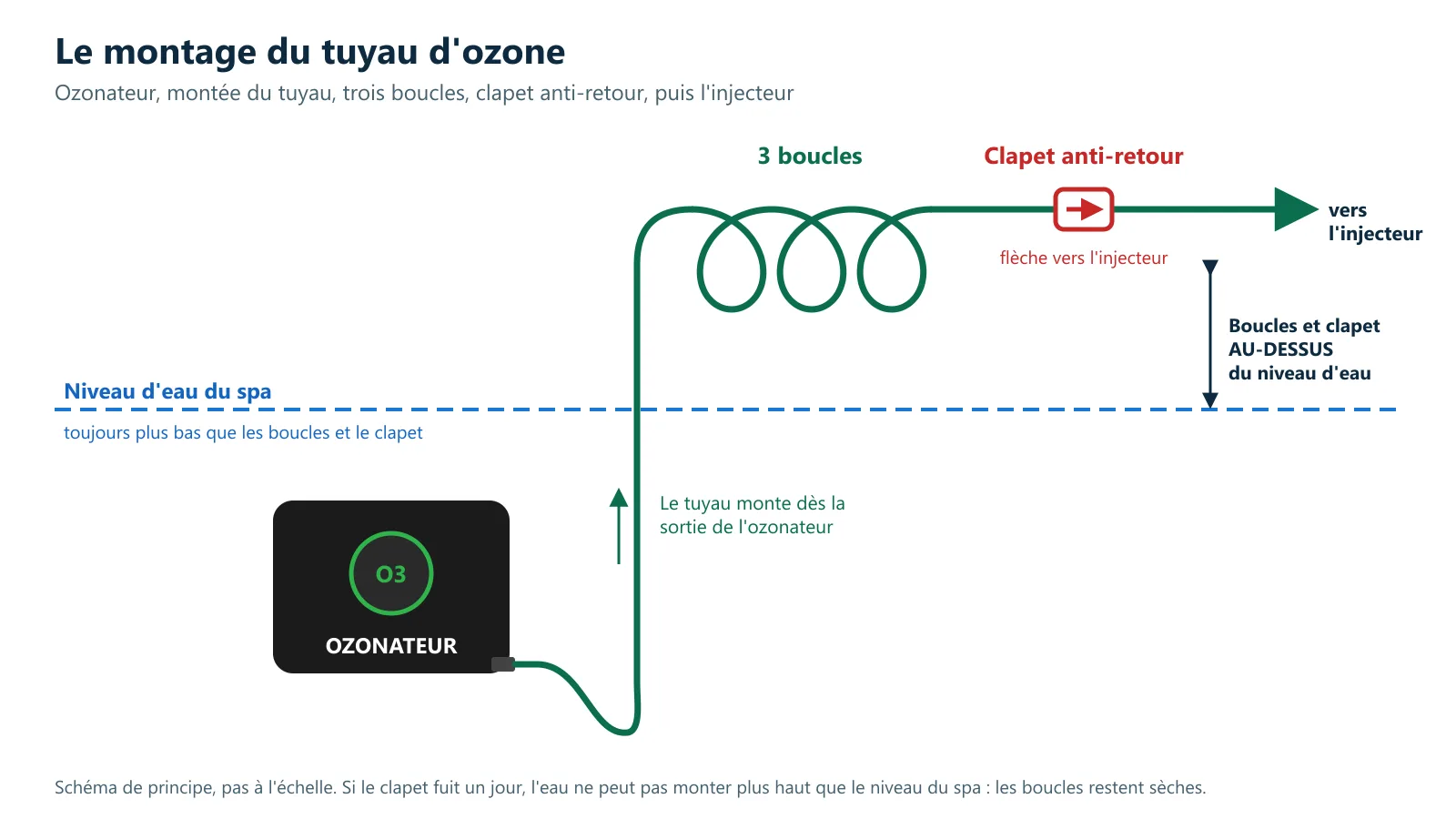

- Les boucles en hauteur. Dès la sortie de l'ozonateur, le tuyau monte jusque sous le rebord du spa, plus haut que le niveau de l'eau du bassin, et y fait trois boucles avant de redescendre vers l'injecteur. L'eau ne peut pas monter plus haut que la surface du bassin : elle s'arrête bien avant les boucles, et l'ozonateur reste au sec. C'est la gravité qui protège, elle ne s'use jamais.
- Le clapet anti-retour, posé juste après les boucles. Une petite valve qui laisse passer l'ozone vers l'injecteur et bloque l'eau dans l'autre sens. Elle protège même quand le spa est rempli à ras bord ou quand l'eau pousse sous pression.
Pourquoi les deux ? Parce qu'un clapet vieillit : le calcaire le grippe, sa membrane durcit, et il finit un jour par laisser passer un filet d'eau sans que rien ne le signale. Ce jour-là, ce sont les boucles qui sauvent l'ozonateur.
Ce qu'il vous faut
- L'ozonateur : l'ozonateur à cartouche Balboa CD 54451 est livré avec son câble et sa prise AMP à 4 broches, qui se branche directement sur les boîtiers de commande Balboa.
- Du tuyau résistant à l'ozone, en quantité suffisante pour monter jusqu'au rebord et faire les trois boucles. Un tuyau ordinaire de jardinerie ou d'aquarium durcit et se fend en quelques mois au contact de l'ozone.
- Un clapet anti-retour pour ozone, au diamètre du tuyau.
- Quelques colliers plastiques (serre-câbles) pour plaquer le tuyau et ses boucles sous le rebord.
- Une visseuse, deux vis inox, et un cutter bien tranchant : une coupe de tuyau doit être nette et droite pour être étanche.
Étape 1 : couper le courant au disjoncteur
Éteindre le spa depuis son clavier ne suffit pas : le boîtier de commande reste sous tension. Coupez le disjoncteur du spa au tableau électrique, et vérifiez que le clavier s'est bien éteint avant d'ouvrir quoi que ce soit.
Étape 2 : ouvrir le compartiment technique et repérer les pièces
Retirez le panneau d'habillage du côté du boîtier de commande. Repérez trois choses :
- Le boîtier de commande Balboa et sa prise prévue pour l'ozonateur. Le schéma imprimé à l'intérieur de son couvercle indique laquelle.
- L'injecteur : un petit raccord monté sur un tuyau du circuit de filtration, avec un embout fin sur lequel se branche le tuyau d'ozone.
- Le niveau de l'eau du bassin, vu de l'extérieur : c'est la hauteur que les boucles devront dépasser. Regardez-le avec le spa rempli à son niveau habituel, et gardez de la marge.
Si vous remplacez un ancien ozonateur, regardez par où passait son tuyau avant de le démonter. S'il descendait tout droit vers l'injecteur, vous tenez probablement la cause de la panne.
Étape 3 : fixer l'ozonateur en hauteur

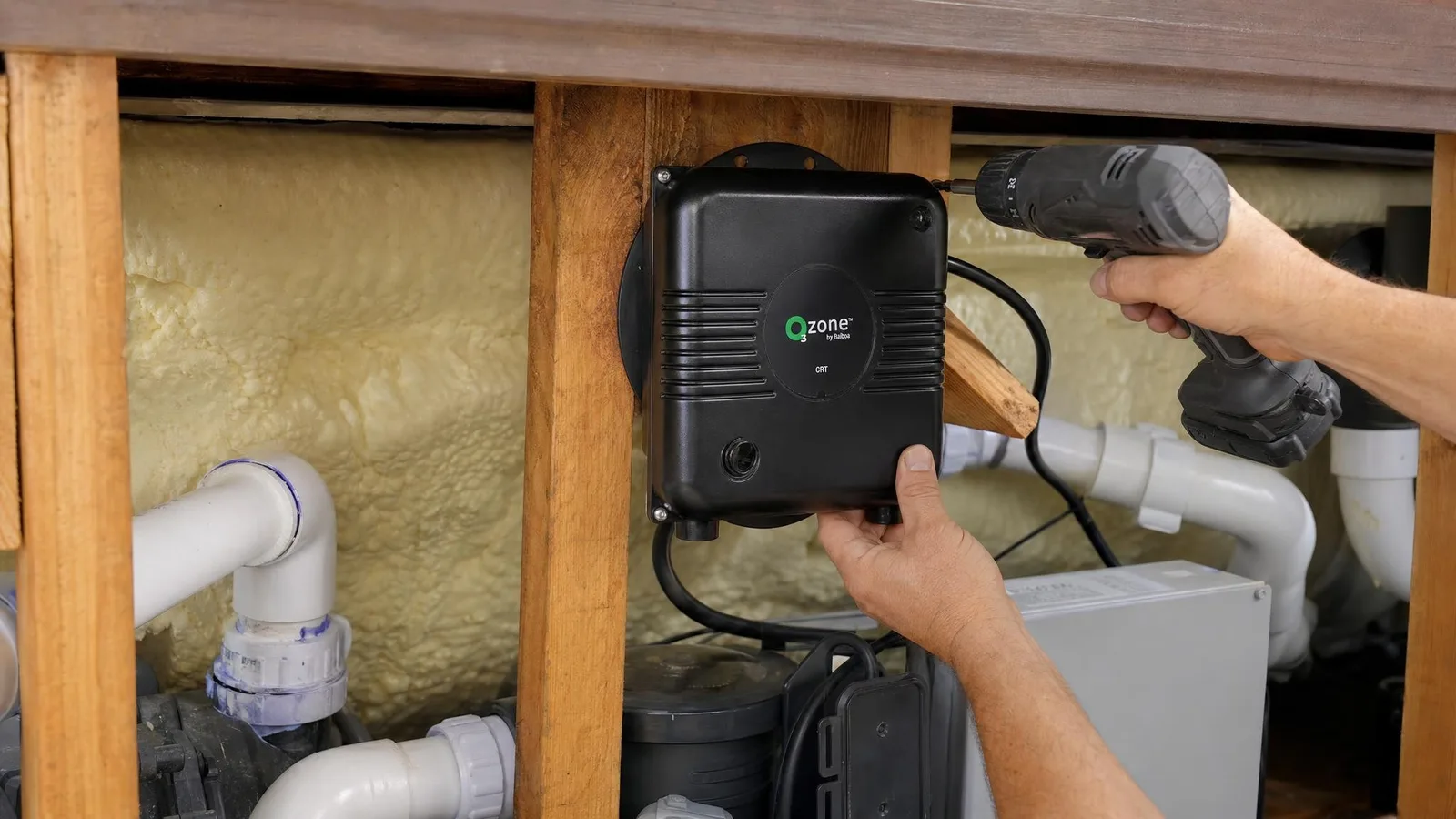

Vissez l'ozonateur sur un montant de la structure, le plus haut possible et à l'abri des projections d'eau. Ses embouts regardent vers le bas.
Jamais au sol : une fuite, une vidange ou une forte pluie laissent quelques centimètres d'eau au fond du compartiment, et un ozonateur posé là est le premier à les prendre.
Étape 4 : faire monter le tuyau sous le rebord et y faire trois boucles
Branchez le tuyau sur la sortie d'ozone de l'ozonateur et faites-le monter tout de suite, dès la sortie, jusqu'en haut du spa. Il ne doit jamais courir en bas du compartiment avant de monter.
Arrivé en haut, plaquez-le complètement sous le rebord du spa, nettement plus haut que le niveau de l'eau du bassin, et faites-y trois boucles à la suite. Tenez le tuyau et chaque boucle avec des colliers, serrés juste assez pour les maintenir : un collier qui écrase le tuyau le pince, et l'ozone ne passe plus. Les boucles doivent rester rondes, sans pli.
Ne coupez pas encore le tuyau à longueur : le clapet se pose juste après la troisième boucle, à l'étape suivante.
Étape 5 : poser le clapet anti-retour juste après les boucles
Le clapet se pose juste après la troisième boucle, avant que le tuyau ne redescende vers l'injecteur.
Coupez le tuyau net à cet endroit et emmanchez le clapet. Sa flèche doit pointer vers l'injecteur, c'est-à-dire dans le sens où l'ozone circule. Monté à l'envers, le clapet bloque l'ozone : l'ozonateur tourne, mais rien n'arrive dans l'eau. Faites enfin redescendre le tuyau jusqu'à l'injecteur et raccordez-le sur son embout.
Étape 6 : brancher l'ozonateur sur le boîtier Balboa

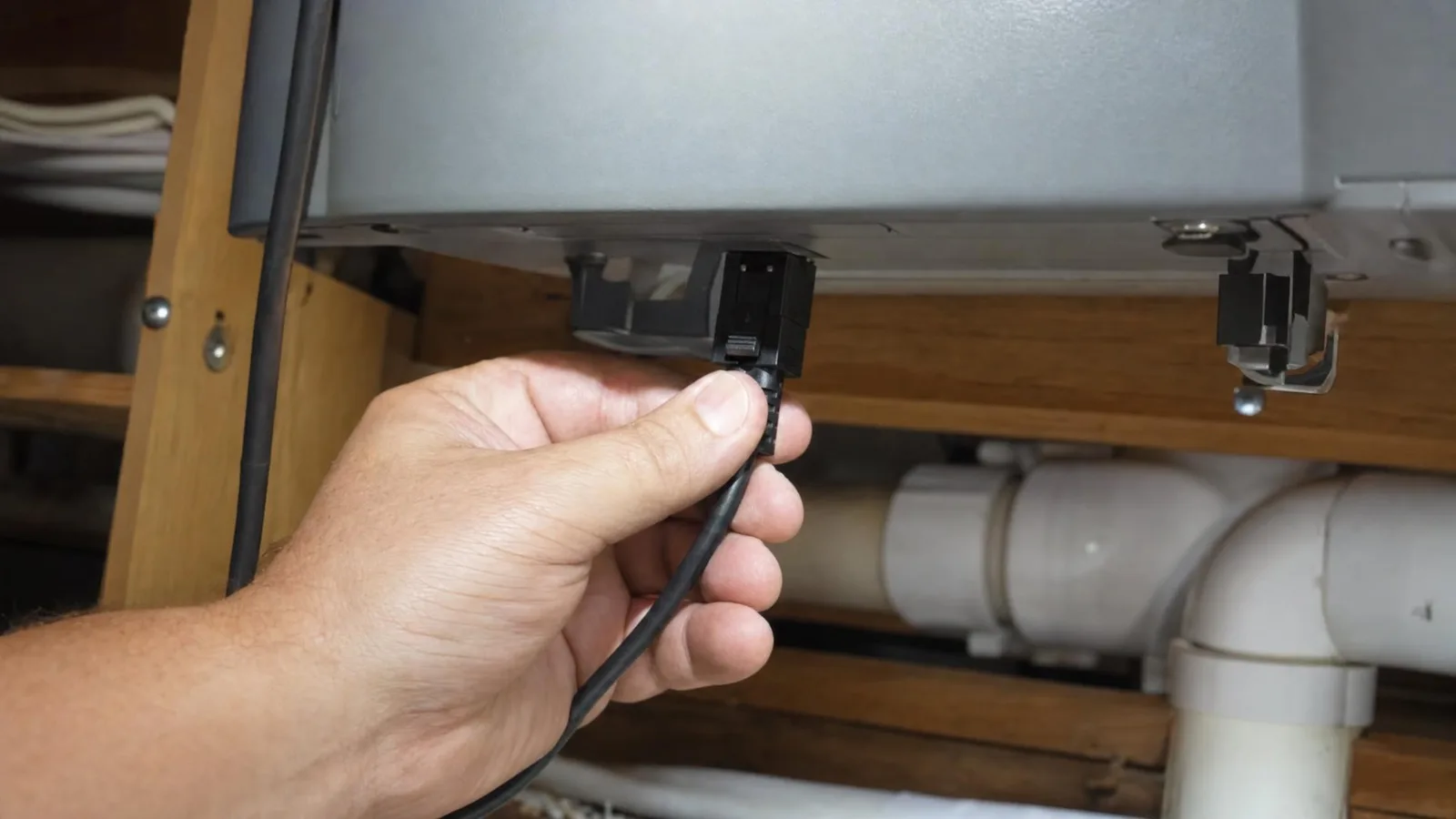

Enfoncez la prise AMP à 4 broches de l'ozonateur dans la prise du boîtier de commande prévue pour lui, jusqu'au déclic du verrou. Faites passer le câble loin des pièces chaudes et fixez-le avec un collier.
Si votre boîtier n'a pas de prise prévue pour l'ozonateur, ne câblez rien vous-même : appelez-nous ou faites venir un électricien.
Étape 7 : remettre le courant et vérifier que l'ozone arrive
Remettez le disjoncteur et lancez une filtration depuis le clavier. L'ozonateur travaille quand la pompe de filtration tourne, pendant les cycles de filtration réglés sur votre spa. Contrôlez trois choses :
- Le voyant de l'ozonateur s'allume. Il dit que l'appareil est alimenté, pas encore qu'il produit.

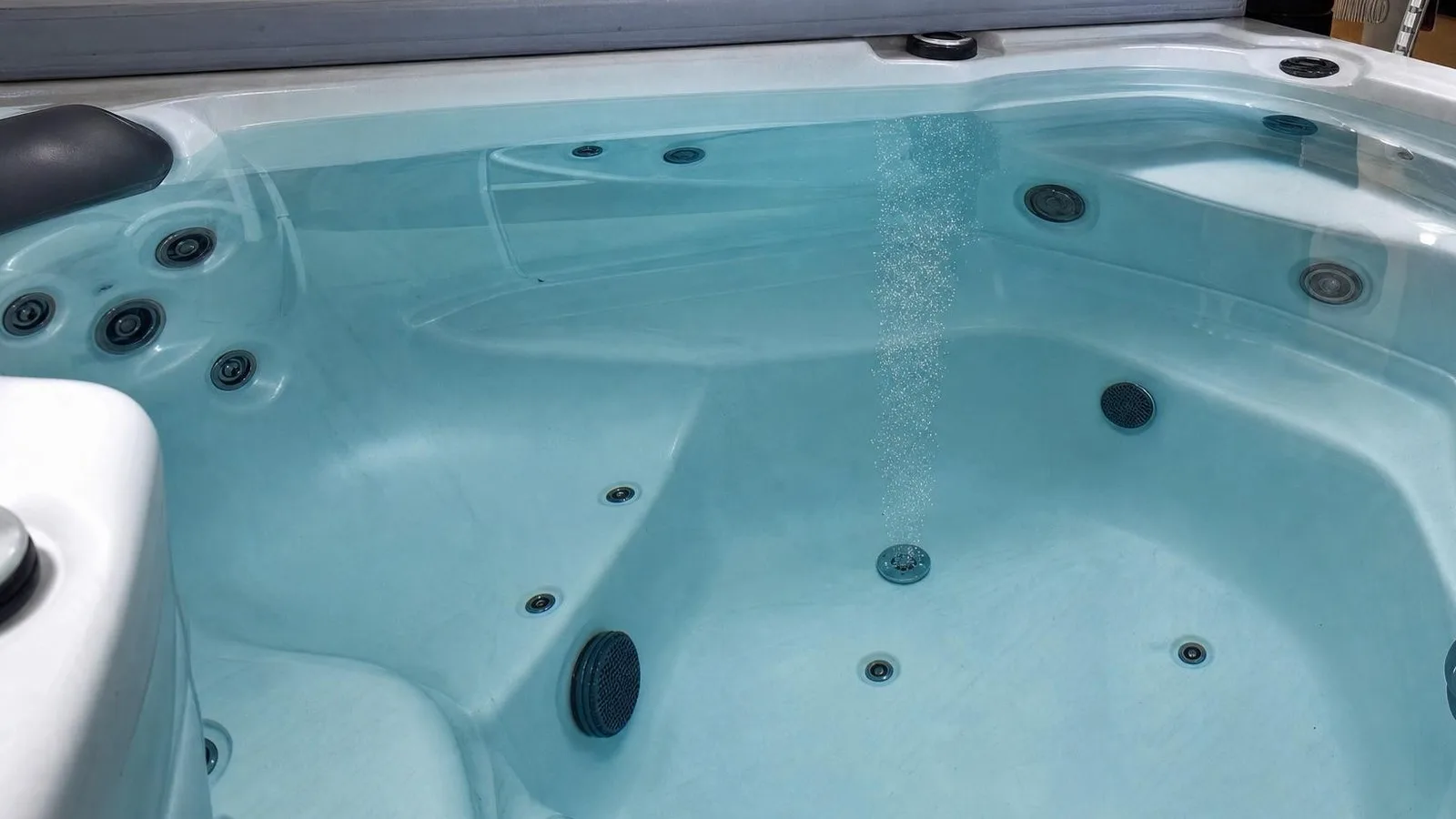

- Un filet de bulles très fines sort de la buse de retour concernée dans le bassin. C'est la preuve que l'ozone est aspiré.
- Le tuyau reste sec entre le clapet et l'ozonateur, pompe en marche comme pompe arrêtée. Arrêtez la filtration quelques minutes et regardez : aucune goutte ne doit passer le clapet.
Pas de bulles ? Vérifiez d'abord le sens du clapet, puis qu'aucun collier ne pince le tuyau, puis que l'embout de l'injecteur n'est pas bouché par le calcaire.
Tout est bon : revissez le panneau d'habillage.
Les cinq erreurs qui noient un ozonateur
- Un tuyau posé au plus court, qui descend tout droit de l'ozonateur à l'injecteur, sans jamais passer au-dessus de l'eau.
- Des boucles trop basses, sous le niveau de l'eau du bassin, au lieu d'être plaquées sous le rebord : elles font joli, elles ne protègent de rien.
- Le clapet à l'envers : plus aucune bulle dans le bassin.
- Un tuyau qui court au fond du compartiment avant de monter : il doit monter dès la sortie de l'ozonateur.
- L'ozonateur posé au fond du compartiment, là où l'eau s'accumule.
L'entretien, une fois par an
Une fois par an, panneau ouvert et courant coupé, regardez le tuyau et le clapet. Un tuyau jauni, durci ou fendu se remplace. De l'eau qui a passé le clapet veut dire qu'il ne retient plus : changez-le.
La cartouche d'un ozonateur s'épuise sans prévenir, sans voyant ni alarme : au-delà de quatre ans, elle tourne sans plus rien produire. Et dans tous les cas, l'ozone fait baisser la dose de brome ou de chlore, il ne la supprime pas : continuez à contrôler votre eau à la bandelette.
Un doute sur votre installation, un boîtier qui n'est pas un Balboa, un spa qui n'a jamais eu d'ozonateur ? Appelez-nous avant d'acheter : nous vous dirons ce qui convient à votre spa.
