Le Wavezone de Balboa traite l'eau de votre spa par une lampe UV logée dans un boîtier noir, dans le compartiment technique. Cette lampe s'use avant de s'éteindre : elle continue d'éclairer bien après avoir perdu son efficacité, et rien ne le signale. Elle se change donc au calendrier, pas à la panne. Voici comment faire, en photos, du démontage du capot jusqu'à la sortie de l'ampoule.

Il vous faut un tournevis cruciforme et la lampe UV Balboa de rechange (référence 54906), celle qui équipe le Wavezone. Comptez une quinzaine de minutes.

Pas besoin de vider le spa ni de toucher à l'eau : on coupe le courant, on change la lampe, et c'est tout.

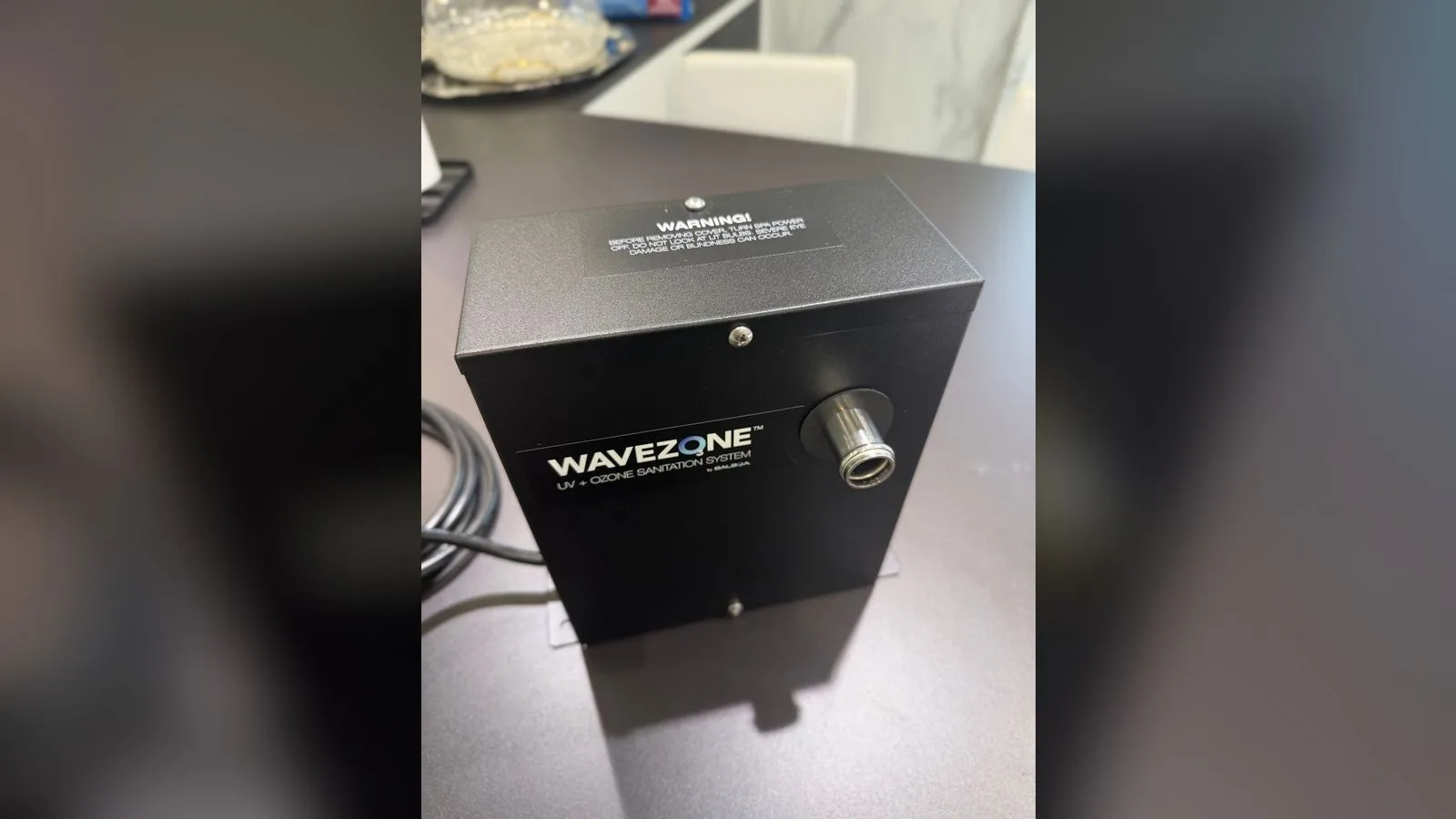

Boîtier noir Balboa Wavezone UV + Ozone Sanitation System, avec son étiquette d'avertissement sur le capot et son raccord chromé en façade
Le boîtier Wavezone : le capot du dessus se démonte, la lampe est dessous.

Avant de commencer : courant coupé, jamais la lampe allumée sous les yeux

L'étiquette collée sur le capot le dit en anglais : avant d'ouvrir, coupez l'alimentation du spa, et ne regardez jamais une lampe allumée. Les ultraviolets brûlent les yeux, et peuvent causer des lésions graves, jusqu'à la cécité.

Coupez le disjoncteur du spa au tableau électrique, pas seulement depuis le clavier : le boîtier de commande reste sous tension quand le spa est éteint au clavier. Vérifiez que le clavier s'est bien éteint avant d'ouvrir quoi que ce soit.

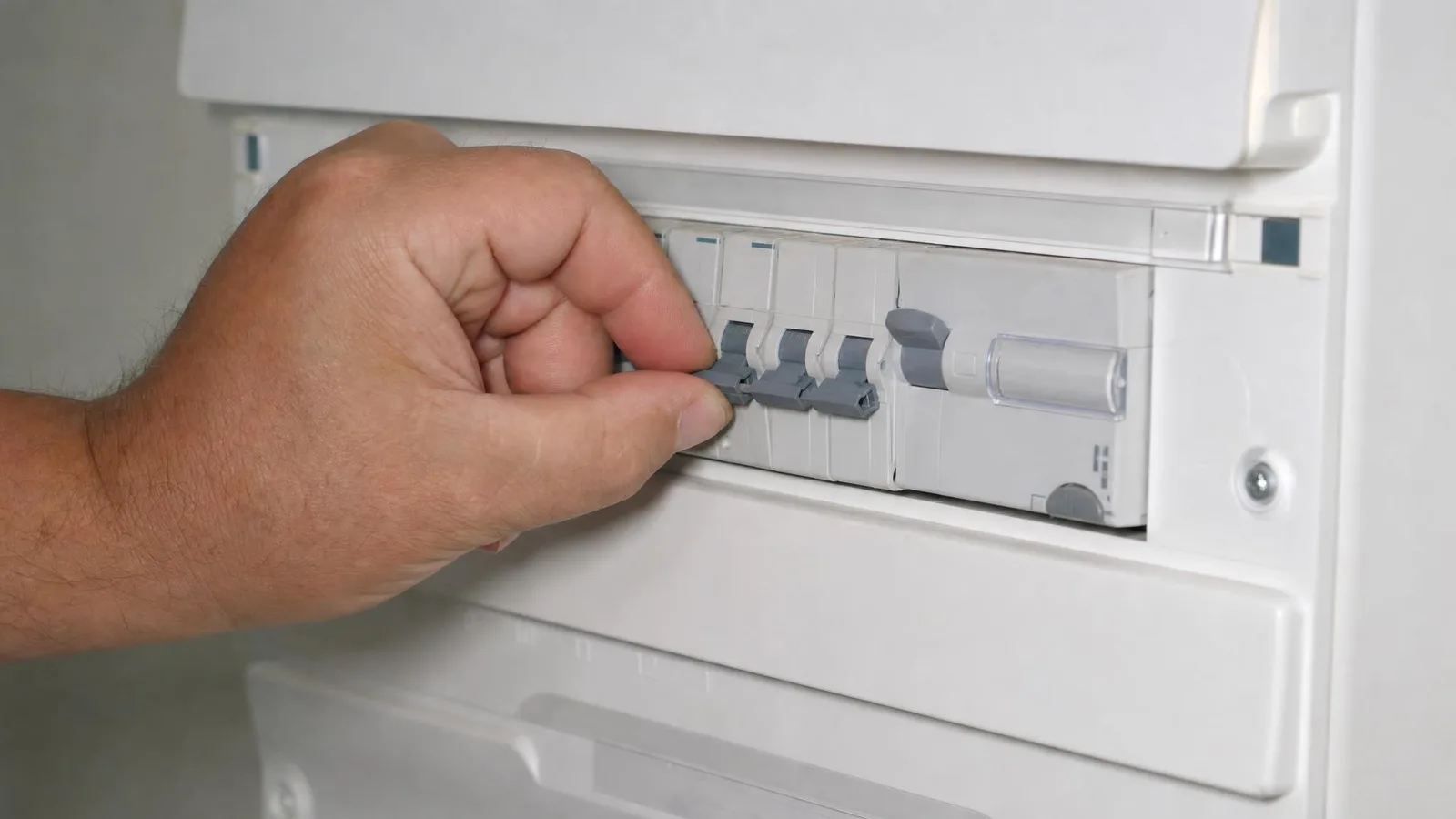

Main qui abaisse un disjoncteur dans un tableau électrique domestique
Le spa se coupe au tableau électrique, pas au clavier.

Étape 1 : dévisser la vis du dessus

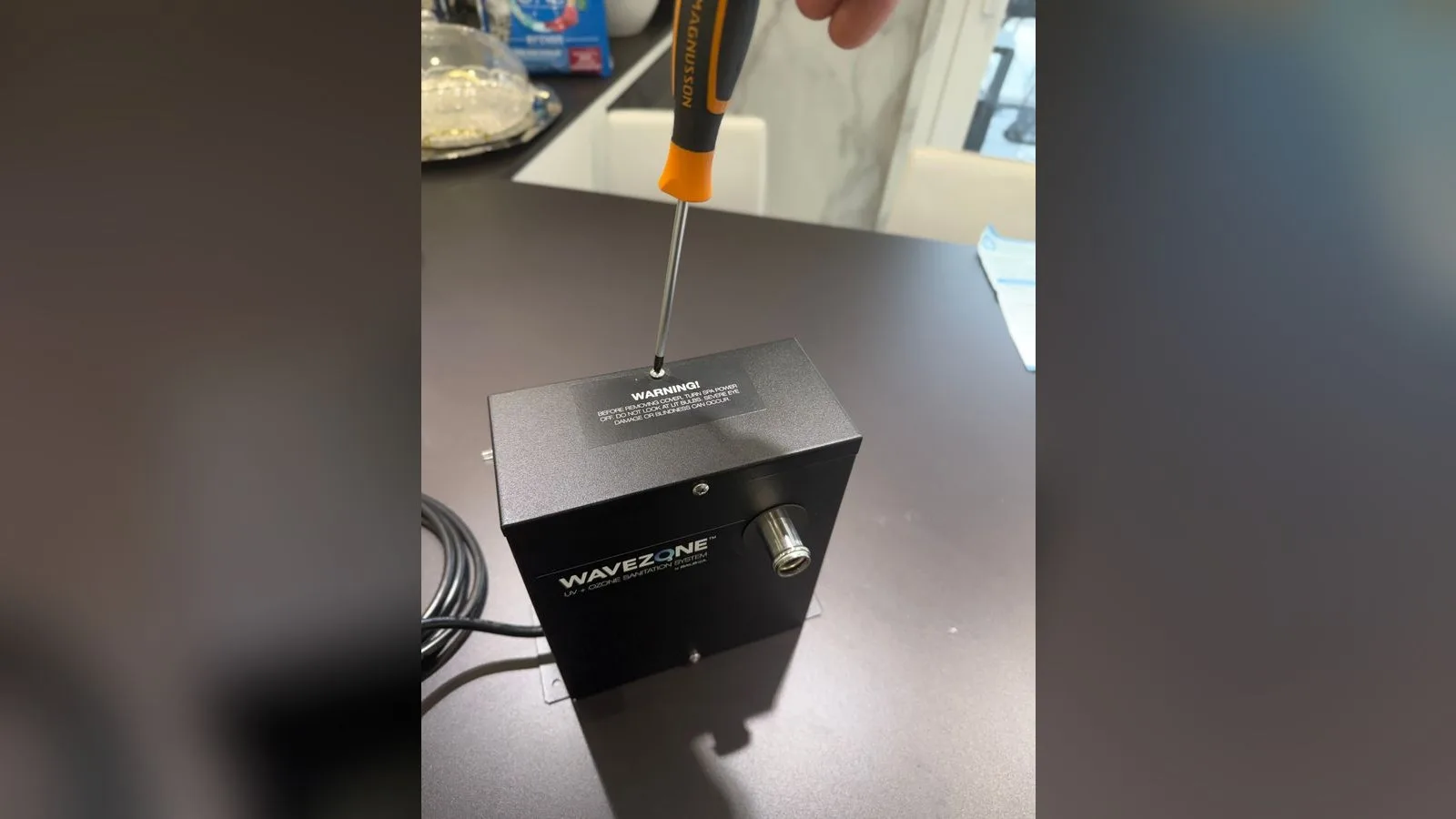

Tournevis cruciforme dans la vis du dessus du capot d'un boîtier Wavezone, au milieu de l'étiquette d'avertissement
La première vis est sur le dessus du capot, au-dessus de l'étiquette.

Le capot tient par deux vis. La première est sur le dessus, au milieu, juste au-dessus de l'étiquette d'avertissement. Dévissez-la et posez-la de côté.

Étape 2 : dévisser la vis de façade

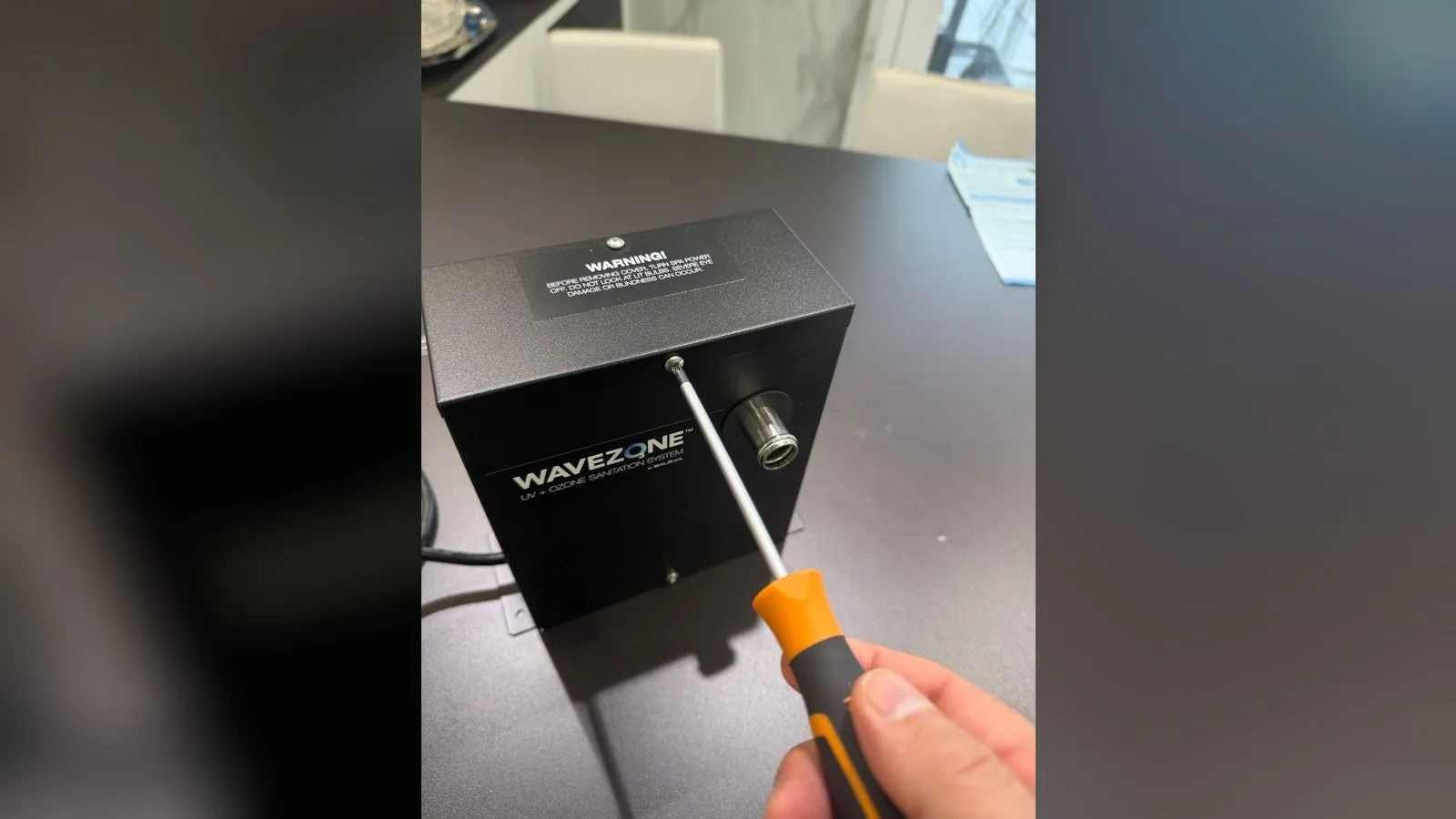

Tournevis dans la petite vis de façade, sous le rebord du capot, à côté du raccord chromé du boîtier Wavezone
La seconde vis est en façade, juste sous le rebord du capot.

La seconde vis est en façade, juste sous le rebord du capot, à gauche du raccord chromé. Dévissez-la à son tour. Gardez les deux vis ensemble : elles sont petites, et elles se perdent vite dans un compartiment technique.

Étape 3 : retirer le capot

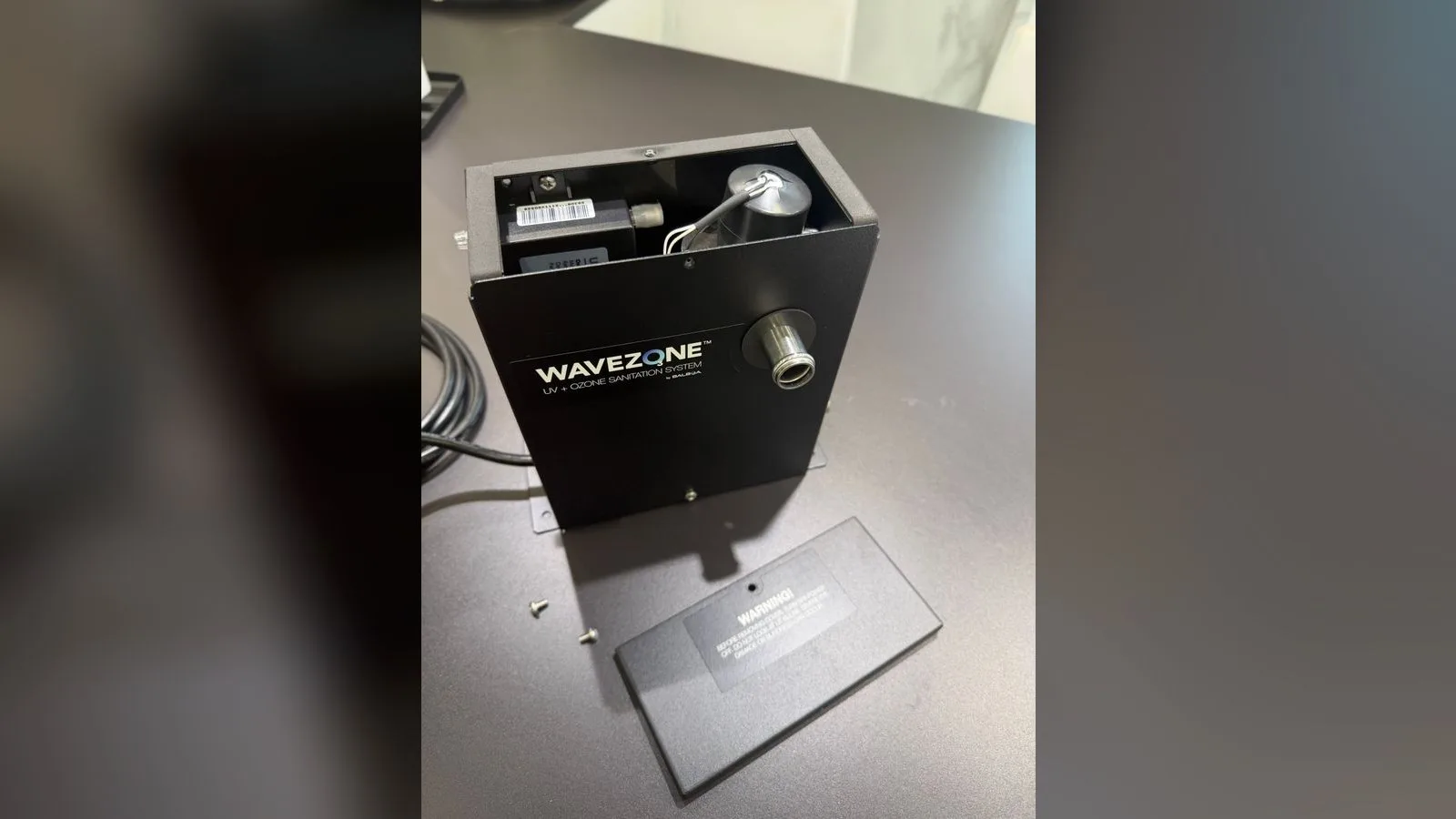

Boîtier Wavezone ouvert, capot posé à côté avec ses deux vis : à l'intérieur, le transformateur à gauche et le capuchon noir de la lampe à droite
Capot retiré : le capuchon noir de la lampe est à droite.

Soulevez le capot. À l'intérieur, vous voyez à gauche le bloc d'alimentation, et à droite le capuchon noir de la lampe, d'où sort un petit câble terminé par une prise blanche.

Étape 4 : débrancher la prise blanche

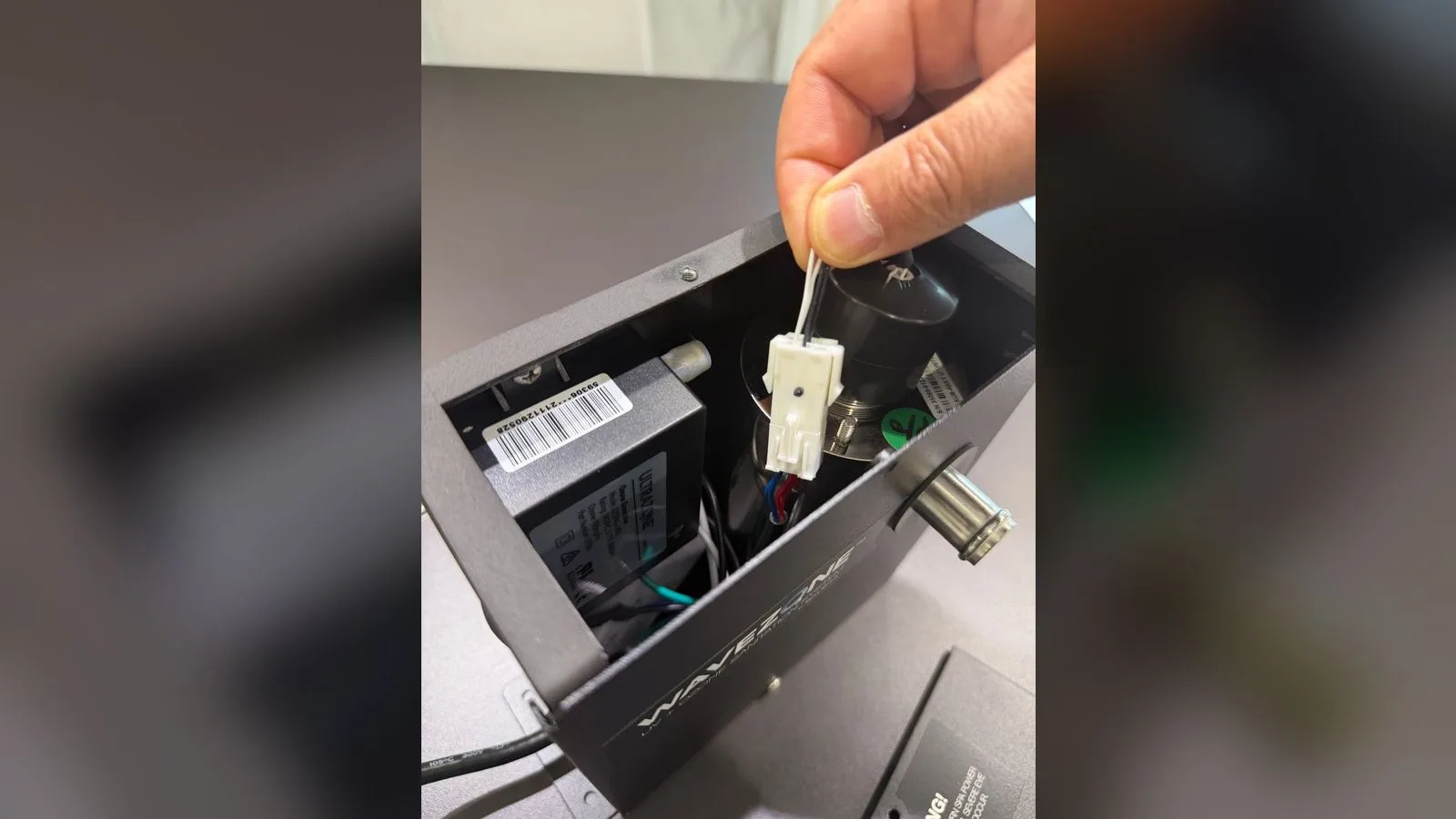

Doigts tenant la prise blanche du câble de la lampe UV, encore branchée, à l'intérieur du boîtier Wavezone
La prise blanche relie la lampe au boîtier.

Le câble de la lampe se branche dans le boîtier par une prise blanche. Pincez le petit clip de la prise et tirez-la pour la séparer de sa partie fixe. Ne tirez jamais sur les fils : c'est la prise qu'on tient.

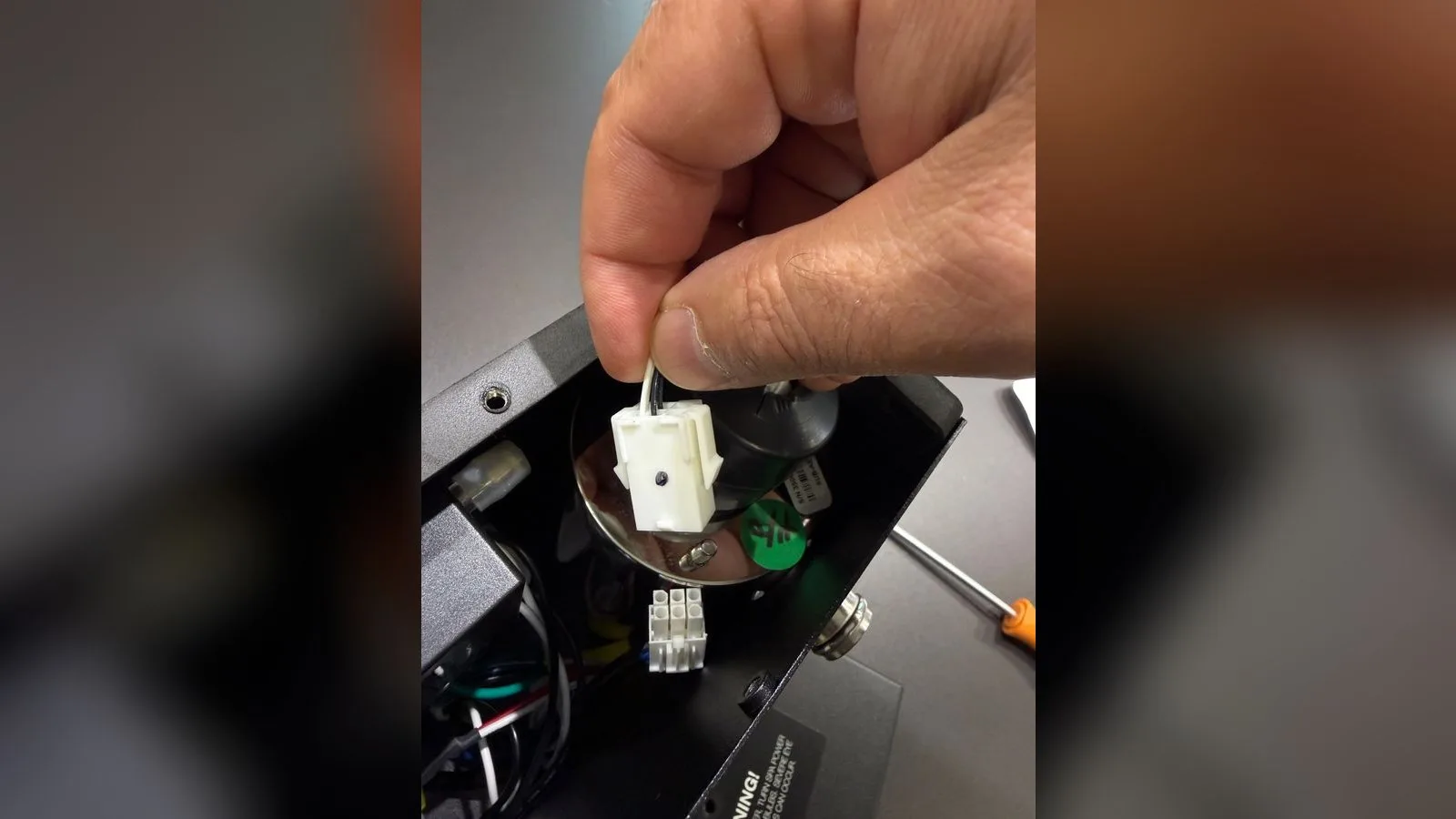

Prise blanche de la lampe débranchée, tenue entre deux doigts au-dessus de sa partie fixe à six trous restée dans le boîtier
Prise débranchée : la partie fixe reste dans le boîtier.

Étape 5 : prendre le capuchon noir

Capuchon noir de la lampe UV vu de près dans le boîtier Wavezone, avec son câble qui en sort
Le capuchon noir coiffe la lampe : c'est par lui qu'on la sort.

Le capuchon noir coiffe le haut de la lampe. C'est lui qu'on tient pour la sortir, jamais le verre.

Étape 6 : sortir la lampe

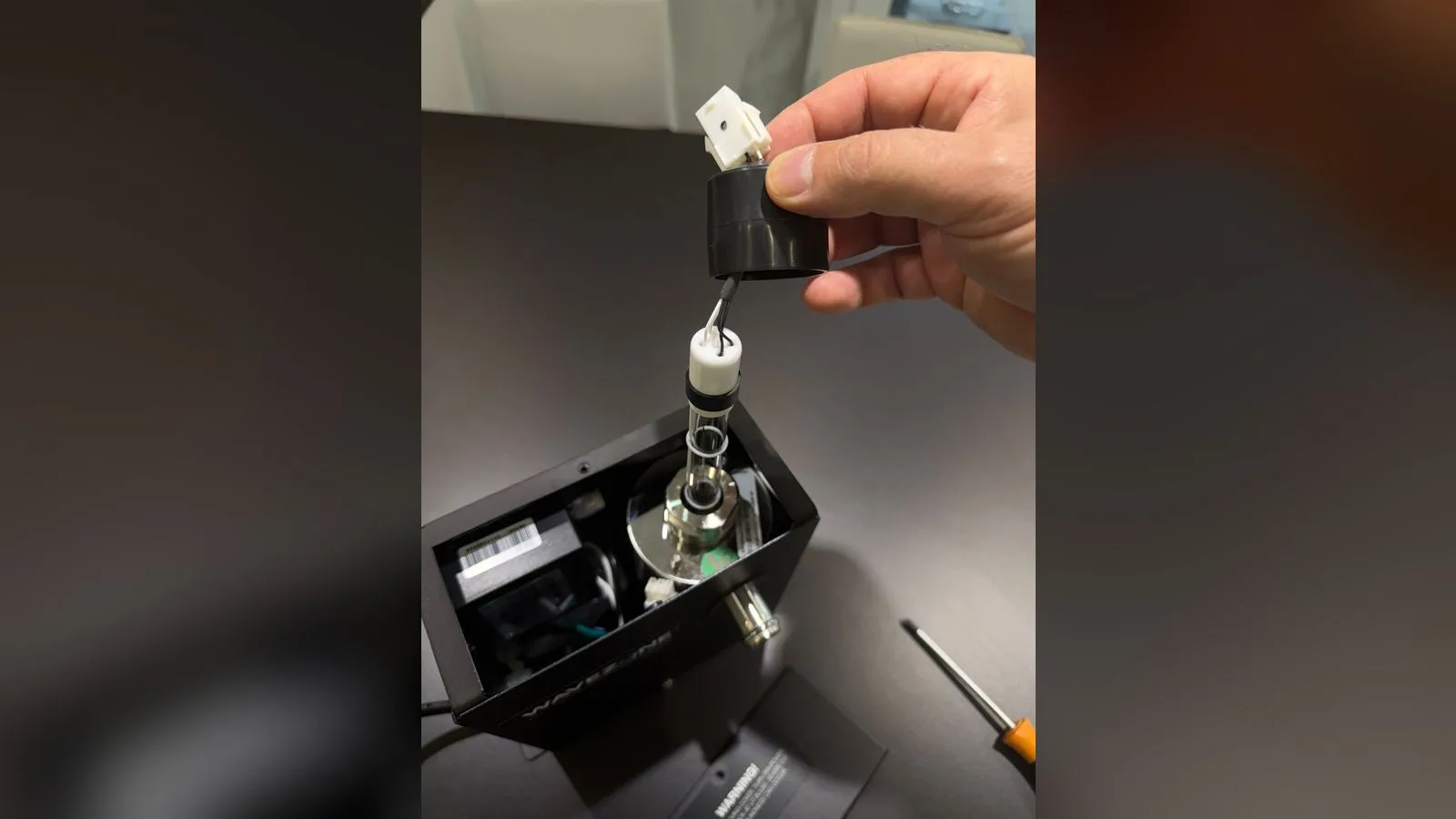

Main qui tire le capuchon noir vers le haut : la lampe UV en verre sort tout droit de son logement chromé dans le boîtier Wavezone
On tire tout droit vers le haut : la lampe sort de son logement.

Tirez le capuchon tout droit vers le haut, doucement et sans le tordre. La lampe vient avec lui et glisse hors de son logement chromé. C'est un tube de verre : un geste de travers suffit à le casser.

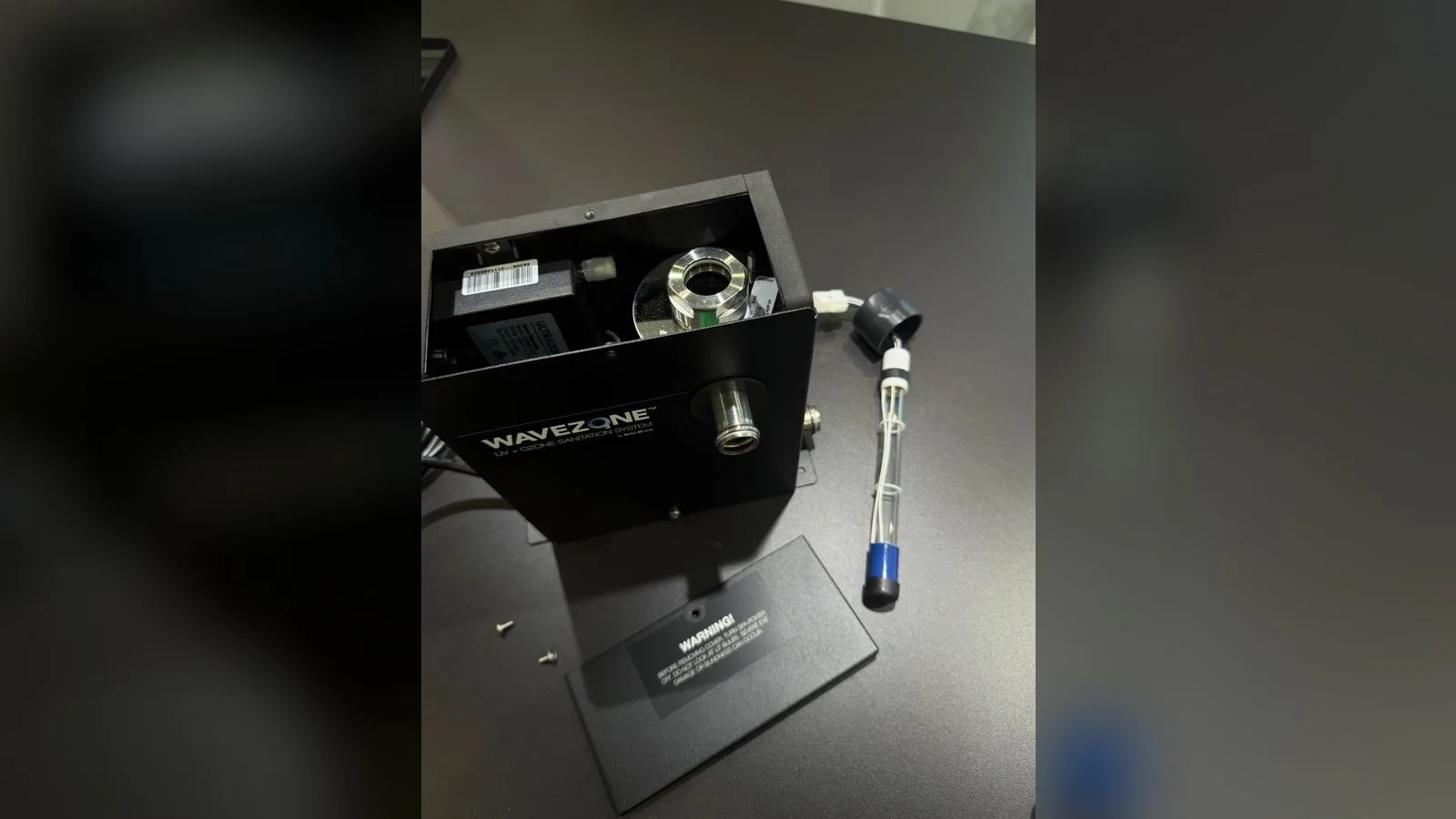

Ancienne lampe UV du Wavezone posée à côté du boîtier ouvert, avec son capuchon noir et sa prise blanche, le logement de la lampe visible dans le boîtier
L'ancienne lampe est sortie, avec son capuchon et sa prise.

Étape 7 : poser la lampe neuve et refermer

Le remontage se fait dans l'ordre inverse, toujours sans toucher à l'eau du spa :

  • Tenez la lampe neuve par ses extrémités, jamais par le verre : une trace de doigt sur le tube freine les ultraviolets. Si vous l'avez touché, essuyez-le avec un chiffon propre et sec.
  • Glissez-la tout droit dans son logement et remettez le capuchon noir en place.
  • Rebranchez la prise blanche jusqu'au déclic du clip.
  • Reposez le capot et revissez les deux vis, celle du dessus et celle de façade.
  • Seulement capot fermé, remettez le disjoncteur.

Quand la changer

La lampe se change tous les douze à dix-huit mois, selon la durée de filtration quotidienne de votre spa. Notez la date de pose quelque part, sur le capot par exemple : c'est le seul rappel qui fonctionne, puisqu'une lampe usée éclaire encore.

La lampe UV fait baisser la quantité de produit de traitement nécessaire, elle ne la supprime pas : continuez à contrôler votre eau à la bandelette.

Un doute sur la référence de votre lampe, ou un boîtier qui ne ressemble pas à celui-ci ? Appelez-nous avant de commander : nous vous dirons quelle lampe convient à votre spa.
